型號規格選定
PAE [1] – R [2] – 100 [3] – 30 [4] – 2 [5]
| NO. | 說 明 | 舉 例 |
| 1 | 機型種類 | PA,PBE,PV,PH,MPHA,PVW……. |
| 2 | 軸配置方向 | R-右,L-左,D-雙出,I-雙入,K-雙出入 |
| 3 | 機型型號 | 40,50,60,0,80,100,120,135,….300 |
| 4 | 減速比 | 1/5,1/10,1/15,……1/60 |
| 5 | 輸入馬力 | 1/4HP,1/2HP,1HP,……… |
旋轉方向

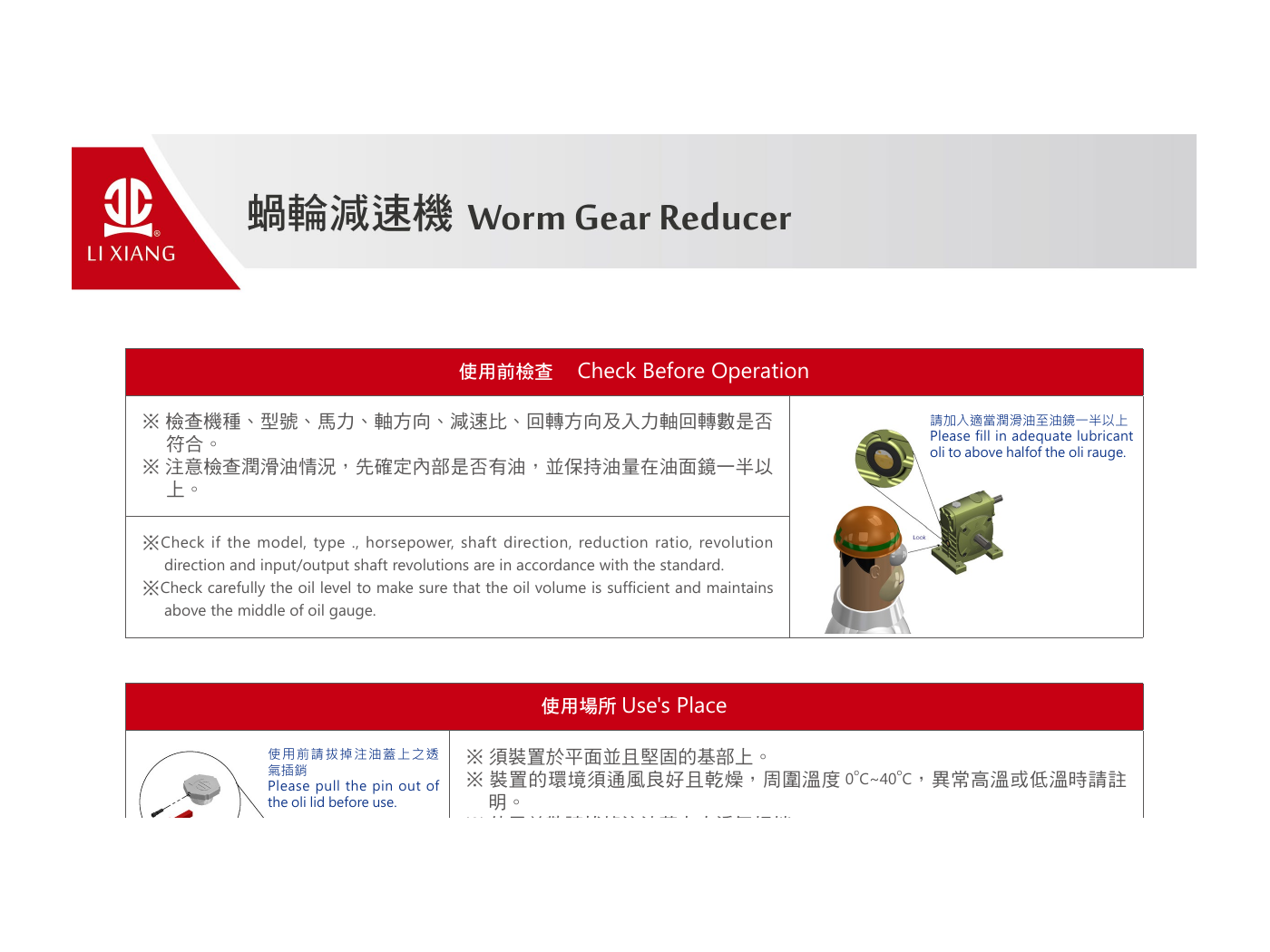

使用前檢查
※檢查機種、型號、馬力、軸方向、減速比、回轉方向 及入力軸回轉數是否 符合。 ※注意檢查潤滑油情況，先確定內部是否有油，並保持 油量在油面鏡一半以上。

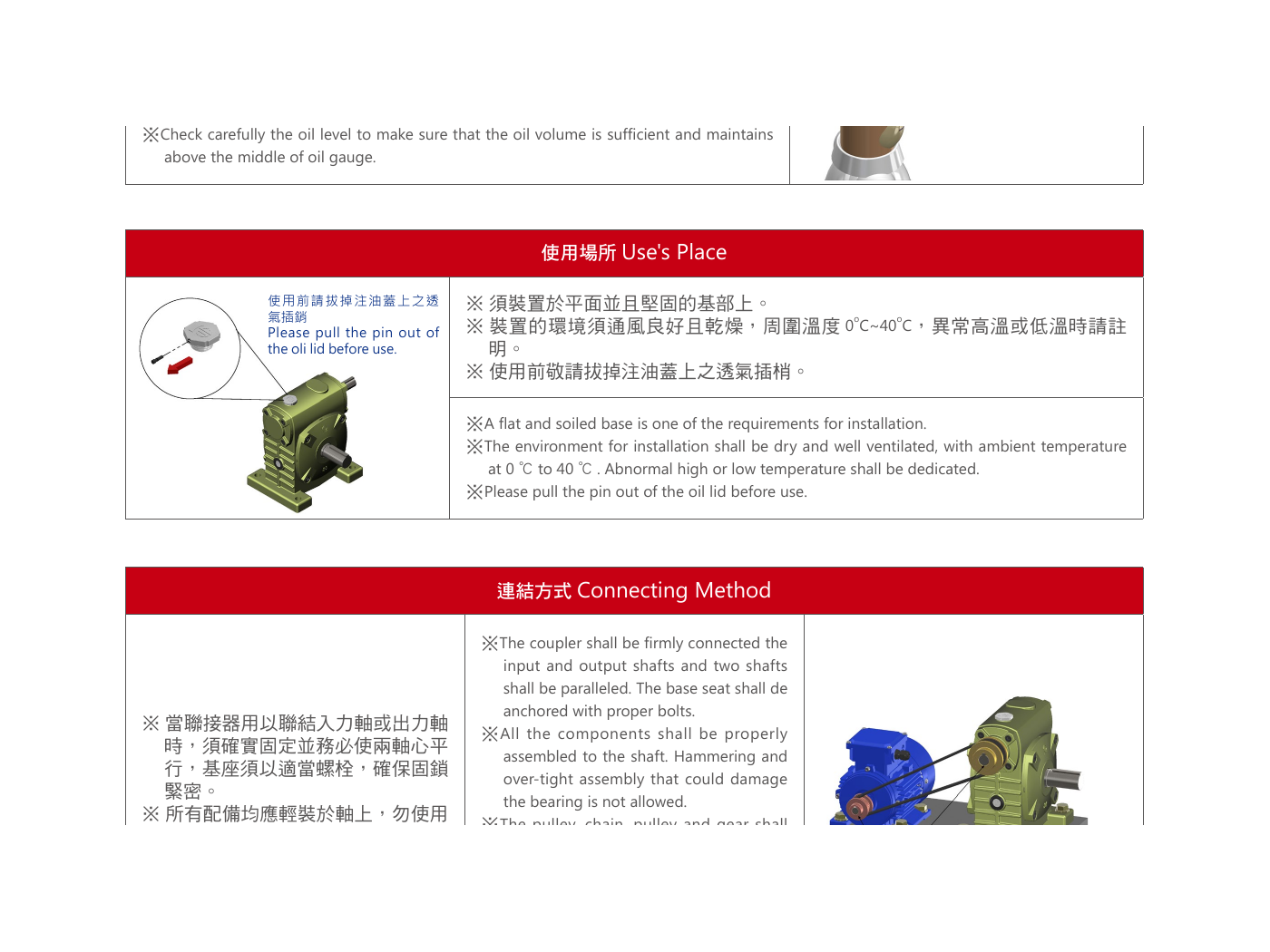

使用場所
※須裝置於平面並且堅固的基部上。 ※裝置的環境須通風良好且乾燥，周圍溫度0oC~40oC， 異常高溫或低溫時請註明。 ※使用前敬請拔掉注油蓋上之透氣插梢。

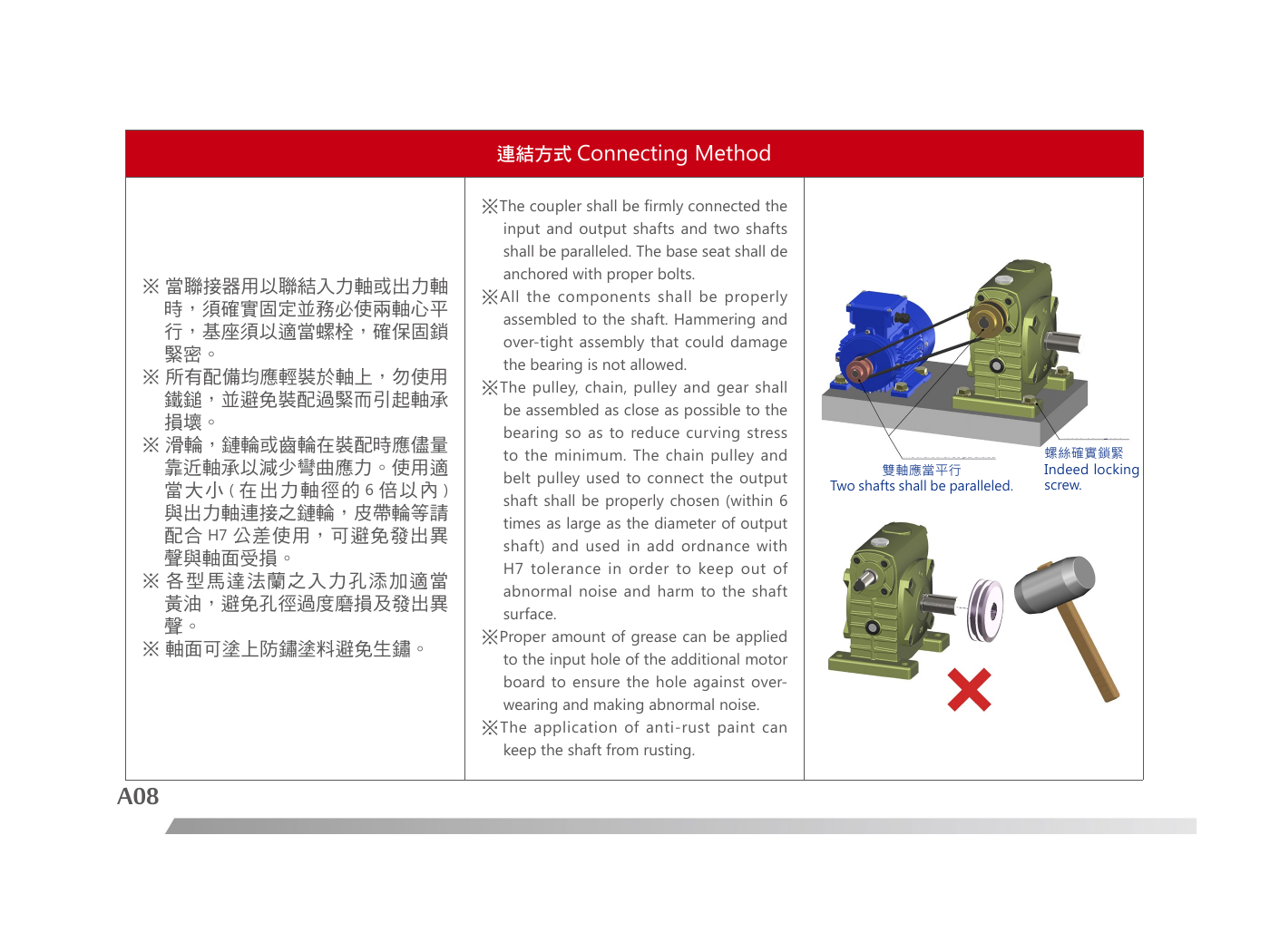

連結方式
※當聯接器用以聯結入力軸或出力軸時，須確實固定並務 必使兩軸心平行，基座須以適當螺栓，確保固鎖緊密。 ※所有配備均應輕裝於軸上，勿使用鐵鎚，並避免裝配過 緊而引起軸承損壞。 ※滑輪，鏈輪或齒輪在裝配時應儘量靠近軸承以減少彎曲 應力。使用適當大小(在出力軸徑的6倍以內)與出力軸 連接之鏈輪，皮帶輪等請配合H7公差使用，可避免發出 異聲與軸面受損。 ※各型馬達法蘭之入力孔添加適當黃油，避免孔徑過度磨 損及發出異聲。 ※軸面可塗上防鏽塗料避免生鏽。
